風管阻力計算與流速選取

風管阻力計算
  風管簡略設計方法:送風機靜壓PS(Pa)
  按下式計算:
  Ps=PD+PA
  式中 PD—風管阻力，Pa;
  PA—空氣過濾器、冷熱盤管等空調裝置的阻力之和，Pa；
  PD=RL（1+K）
  式中 R—風管的單位摩擦阻力，Pa/m;
  l—到zui遠送風口的送風管總長加上到zui遠回風口的回風管總長度，m；
  k-局部阻力與摩擦阻力損失的比值。
  PD=R（l+le）
  式中 le-所有局部阻力的當量長度。

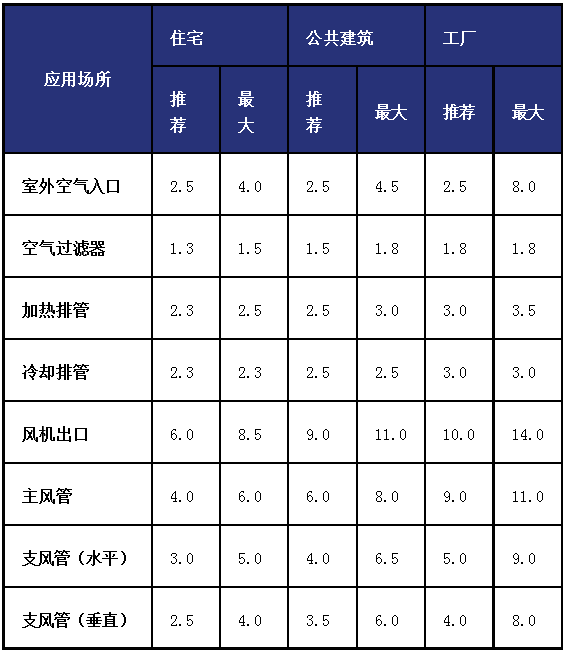

低速風管系統的推薦和zui大流速m/s

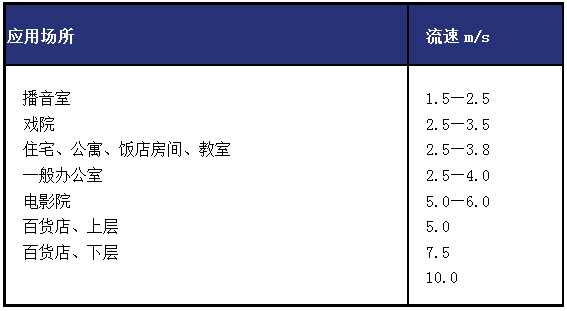

推薦的送風口流速m/s

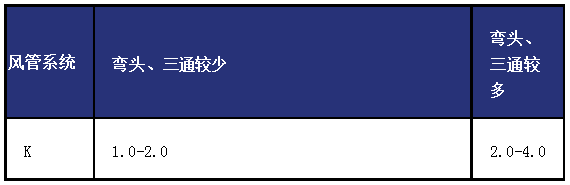

推薦的風管壓力損失分配(按局部阻力與摩擦阻力之比)

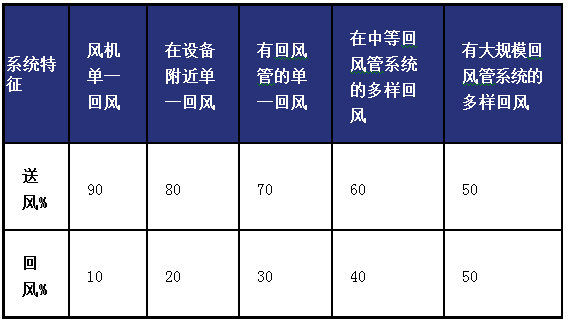

推薦的風管壓力損失分配(按送風與回風管之阻力)

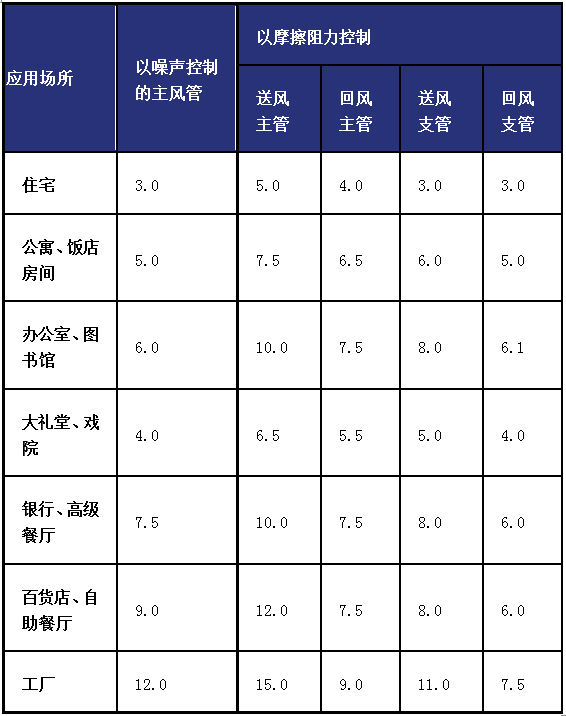

低速風管系統的zui大允許流速m/s

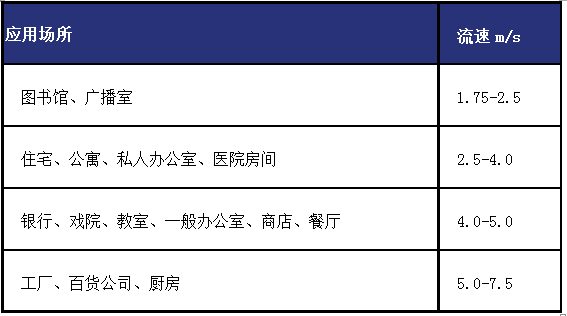

以噪聲標準控制的允許送風流速m/s

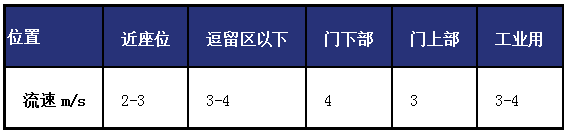

回風格棚的推薦流速m/s

V—干管風速；VB—支管風速；PT—干管全壓；PS—干管靜壓；PV—干管動壓；PSB—支管靜壓；PVB—支管動壓；PTM—干管三通全壓損失（>0），ΔPSM—干管三通靜壓損失（≥0）；PTS—支管三通全壓損失（>0）；

ΔP0—出風口或支管的全壓損失；ΔPSM—出風口或支管的阻力；ΔPSO—出風口或支管的靜壓損失
